答：有機(jī)硅UV樹(shù)脂(化學(xué)名稱(chēng)為光固化有機(jī)聚硅氧烷)是一種兼具有機(jī)硅優(yōu)異性能及光固化高效、節(jié)能特點(diǎn)的高分子材料，以下從其結(jié)構(gòu)、性能、固化過(guò)程、應(yīng)用領(lǐng)域、技術(shù)瓶頸及發(fā)展方向等方面展開(kāi)介紹：結(jié)構(gòu)特點(diǎn)核心結(jié)構(gòu)：由硅氧主鏈和光活性官能團(tuán)構(gòu)成?；A(chǔ)硅氧鏈提供耐高溫(短時(shí)耐300℃)、耐候(抗紫外線(xiàn)及臭氧)及低表面張力(19.1mN/m)等特性，而丙烯酸酯、環(huán)氧基或巰基等光敏基團(tuán)則賦予其紫外響應(yīng)能力。例如，甲基丙烯酰氧丙基三甲氧基硅烷的引入，使樹(shù)脂在385nm UV-LED照射下觸發(fā)自由基交聯(lián)，形成三維網(wǎng)絡(luò)結(jié)構(gòu)。性能調(diào)控：通過(guò)分子設(shè)計(jì)，可調(diào)節(jié)硅氧鏈長(zhǎng)度、側(cè)鏈基團(tuán)類(lèi)型及交聯(lián)密度，實(shí)現(xiàn)硬度(邵氏A 20 - 90)、透光率(>99%)等性能的精準(zhǔn)調(diào)控。固化過(guò)程固化路徑：包括自由基型與陽(yáng)離子型。自由基體系依賴(lài)光引發(fā)劑(如二苯甲酮衍生物)吸收紫外光產(chǎn)生活性自由基，觸發(fā)丙烯酸酯雙鍵聚合，但易受氧氣阻聚影響表層固化;陽(yáng)離子體系則通過(guò)碘鎓鹽等引發(fā)環(huán)氧基開(kāi)環(huán)聚合，具有無(wú)氧抑制、體積收縮小的優(yōu)勢(shì)，但對(duì)環(huán)境濕度敏感。解決氧阻聚：為突破氧阻聚瓶頸，行業(yè)采用氮?dú)獯祾?、預(yù)涂覆隔氧層或開(kāi)發(fā)抗氧阻聚樹(shù)脂(如含硅丙烯酸酯低聚物)，使涂層在空氣環(huán)境中仍能完全固化。性能優(yōu)勢(shì)環(huán)保高效：無(wú)溶劑配方減少VOCs排放，固化能耗僅為熱固化的1/5，符合歐盟REACH等法規(guī)。極端環(huán)境耐受：熱分解溫度達(dá)400℃(TGA數(shù)據(jù))，耐酸堿(pH 1 - 14)、鹽霧超過(guò)500小時(shí)，適用于化工設(shè)備防護(hù)。界面特性卓越：表面張力低至24mN/m，賦予離型涂層輕剝離力(<0.5N/25mm)，成為標(biāo)簽、膠帶襯墊的首選。生物相容性：通過(guò)ISO 10993測(cè)試的醫(yī)療級(jí)產(chǎn)品，用于導(dǎo)管、假體等植入物，避免傳統(tǒng)材料引發(fā)的排異反應(yīng)。電子封裝：作為L(zhǎng)ED芯片封裝膠，其透光率99%、折射率1.407，且耐黃變指數(shù)ΔYI<0.1，保障器件長(zhǎng)期穩(wěn)定性。離型材料：UV固化有機(jī)硅涂層在離型紙領(lǐng)域取代含汞工藝，以385nm LED固化實(shí)現(xiàn)200米/分鐘的高速涂布，剝離力波動(dòng)小于±10%。航天材料：耐原子氧侵蝕的硅環(huán)氧樹(shù)脂復(fù)合材料，用于衛(wèi)星隔熱層，在-180℃~+250℃溫差下保持結(jié)構(gòu)完整性。

答：雙固化(UV + 熱固化)技術(shù)結(jié)合了UV固化和熱固化各自的優(yōu)點(diǎn)，為涂層帶來(lái)了多方面的顯著優(yōu)勢(shì)，以下為你詳細(xì)介紹：固化效率與質(zhì)量快速表干：UV固化具有瞬間固化的特性，在UV光的照射下，涂層表面能迅速干燥。這大大縮短了生產(chǎn)周期，提高了生產(chǎn)效率。例如在手機(jī)外殼的涂裝生產(chǎn)線(xiàn)上，采用雙固化涂層，UV固化階段可以在數(shù)秒內(nèi)使涂層表面硬化，使產(chǎn)品能夠快速進(jìn)入下一道工序，相比傳統(tǒng)單一固化方式，生產(chǎn)效率可提升數(shù)倍。深層固化：UV光在穿透涂層時(shí)會(huì)有一定衰減，對(duì)于較厚的涂層，UV固化可能無(wú)法使內(nèi)部完全固化。而熱固化可以彌補(bǔ)這一不足，通過(guò)加熱使涂層內(nèi)部未固化的成分繼續(xù)發(fā)生化學(xué)反應(yīng)，實(shí)現(xiàn)深層固化，確保涂層整體性能的一致性和穩(wěn)定性。就像給蛋糕烤制，UV固化類(lèi)似表面快速定型，熱固化則能讓內(nèi)部也熟透，保證整個(gè)涂層質(zhì)量。涂層性能提升附著力增強(qiáng)：熱固化過(guò)程中，涂層與基材之間會(huì)發(fā)生更充分的化學(xué)反應(yīng)和物理結(jié)合，使涂層與基材的附著力得到顯著提高。例如在金屬基材上涂覆雙固化涂層，經(jīng)過(guò)熱固化后，涂層與金屬表面的結(jié)合更加牢固，不易脫落，能夠更好地保護(hù)金屬基材免受腐蝕和磨損。硬度與耐磨性提高：雙固化涂層經(jīng)過(guò)兩種固化方式的共同作用，分子鏈之間的交聯(lián)更加緊密，形成的涂層結(jié)構(gòu)更加致密，從而提高了涂層的硬度和耐磨性。以汽車(chē)輪轂涂層為例，雙固化涂層能夠承受車(chē)輛行駛過(guò)程中飛濺的石子等物體的撞擊和摩擦，保持涂層的完整性和美觀(guān)性。耐化學(xué)性改善：熱固化有助于涂層中形成更穩(wěn)定的化學(xué)結(jié)構(gòu)，使涂層對(duì)各種化學(xué)物質(zhì)的抵抗能力增強(qiáng)。在化工設(shè)備、醫(yī)療器械等領(lǐng)域，雙固化涂層能夠更好地抵御酸、堿、有機(jī)溶劑等化學(xué)物質(zhì)的侵蝕，延長(zhǎng)設(shè)備的使用壽命。適應(yīng)性與靈活性適用于復(fù)雜形狀基材：UV固化對(duì)光線(xiàn)的傳播有要求，對(duì)于一些形狀復(fù)雜、存在陰影部分的基材，UV光可能無(wú)法照射到所有部位。而熱固化不受光線(xiàn)限制，能夠使涂層在整體上均勻固化。例如在汽車(chē)內(nèi)飾件的涂裝中，內(nèi)飾件往往具有復(fù)雜的曲面和結(jié)構(gòu)，雙固化技術(shù)可以確保涂層在整個(gè)內(nèi)飾件上都能良好固化，保證外觀(guān)質(zhì)量和性能?？烧{(diào)整固化工藝：雙固化技術(shù)可以根據(jù)不同的涂層材料、基材特性和使用要求，靈活調(diào)整UV固化和熱固化的參數(shù)，如UV光的強(qiáng)度、照射時(shí)間、熱固化的溫度和時(shí)間等，以達(dá)到最佳的固化效果。比如在電子產(chǎn)品的封裝涂層中，通過(guò)調(diào)整固化工藝，可以滿(mǎn)足電子產(chǎn)品對(duì)涂層絕緣性、耐熱性等性能的特殊要求。環(huán)保與節(jié)能減少揮發(fā)性有機(jī)物(VOC)排放：雙固化涂層通常可以采用低VOC或無(wú)VOC的涂料配方，在固化過(guò)程中不會(huì)產(chǎn)生或很少產(chǎn)生有害氣體排放，符合環(huán)保要求。與傳統(tǒng)的溶劑型涂料相比，雙固化涂層能夠顯著降低對(duì)環(huán)境的污染。能源利用效率高：UV固化階段能耗較低，且固化速度快;熱固化階段可以根據(jù)實(shí)際需要精確控制加熱溫度和時(shí)間，避免能源的浪費(fèi)。整體上，雙固化技術(shù)在保證涂層質(zhì)量的同時(shí)，實(shí)現(xiàn)了能源的高效利用。

答：涂層剪切強(qiáng)度并沒(méi)有一個(gè)統(tǒng)一適用于所有場(chǎng)景的標(biāo)準(zhǔn)值，不同行業(yè)、不同涂層類(lèi)型和應(yīng)用場(chǎng)景下，對(duì)涂層剪切強(qiáng)度的要求存在差異，以下為你展開(kāi)介紹：一般情況下，粘涂層與基體的剪切強(qiáng)度要求在10MPa以上，拉伸強(qiáng)度在30MPa以上，但這也只是大致的參考范圍，實(shí)際標(biāo)準(zhǔn)會(huì)根據(jù)具體應(yīng)用進(jìn)行調(diào)整。不同標(biāo)準(zhǔn)對(duì)涂層剪切強(qiáng)度的規(guī)定國(guó)家標(biāo)準(zhǔn)GB/T13222 - 1991《熱噴涂涂層剪切強(qiáng)度的測(cè)定》：對(duì)熱噴涂層剪切強(qiáng)度的測(cè)試方法進(jìn)行了規(guī)定，用于測(cè)定熱噴涂涂層的剪切強(qiáng)度，為熱噴涂涂層的質(zhì)量控制和應(yīng)用提供了依據(jù)。航空航天工業(yè)標(biāo)準(zhǔn)HB5474 - 91：規(guī)定了熱噴涂涂層剪切強(qiáng)度試驗(yàn)中的設(shè)備、試樣及試驗(yàn)方法等要求，適用于等離子噴涂、火焰噴涂、電弧噴涂等熱噴涂涂層剪切強(qiáng)度的測(cè)定，確保航空航天領(lǐng)域使用的涂層具有足夠的剪切強(qiáng)度?！禮S/T550 - 2006金屬熱噴涂層剪切強(qiáng)度的測(cè)定標(biāo)準(zhǔn)》：可用于設(shè)計(jì)涂層的剪切結(jié)合強(qiáng)度試驗(yàn)，以衡量涂層與基體結(jié)合強(qiáng)度的好壞。不同應(yīng)用場(chǎng)景對(duì)涂層剪切強(qiáng)度的要求機(jī)械制造領(lǐng)域：在承受較大剪切載荷的機(jī)械零件表面涂層，如齒輪、軸承等，其剪切強(qiáng)度要求較高，可能需要達(dá)到幾十兆帕甚至更高，以保證零件在長(zhǎng)期運(yùn)轉(zhuǎn)過(guò)程中涂層不會(huì)脫落。電子行業(yè)：對(duì)于一些電子元器件表面的涂層，剪切強(qiáng)度要求相對(duì)較低，但也需要保證在正常的使用和組裝過(guò)程中涂層不會(huì)損壞，一般可能在幾兆帕到十幾兆帕之間。

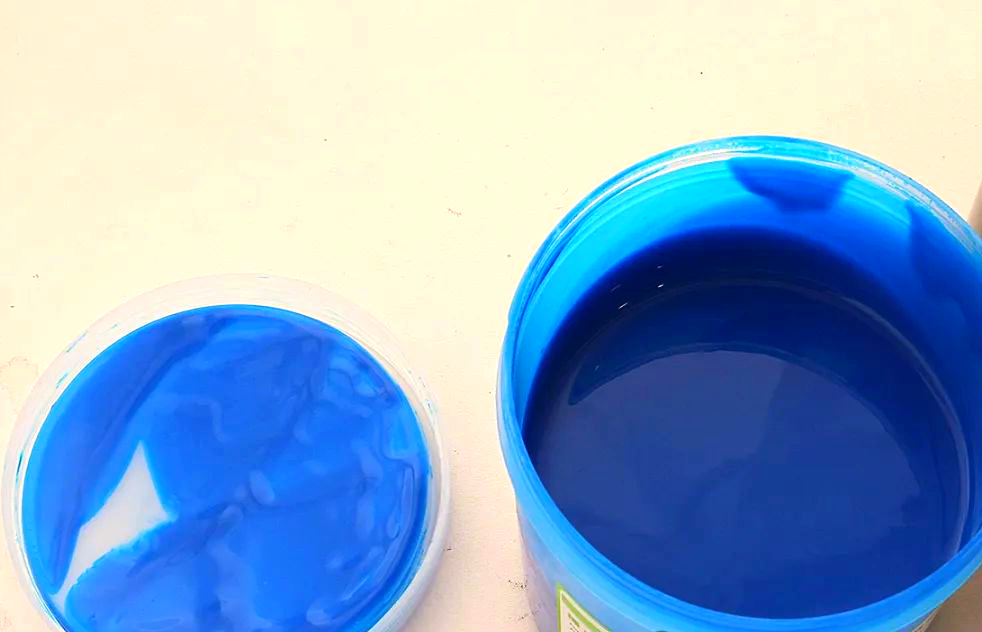

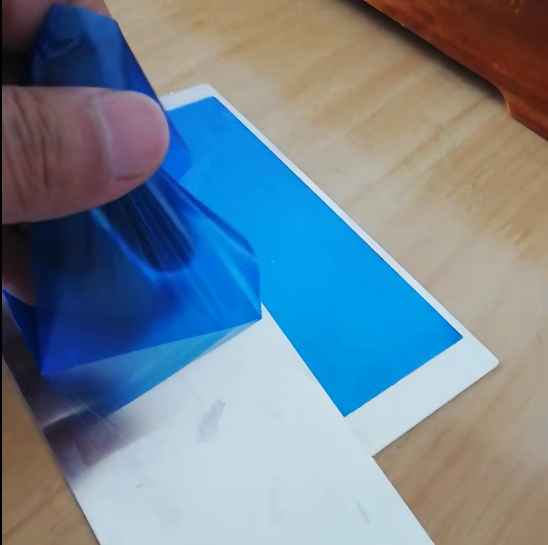

答：UV可剝藍(lán)膠的施工流程主要包含以下關(guān)鍵步驟，需嚴(yán)格遵循操作規(guī)范以確保性能：一、施工前準(zhǔn)備基材處理清潔：使用清洗劑徹底清除基材(如ITO玻璃、PCB板等)表面的油污、灰塵和雜質(zhì)，確保表面干燥潔凈。干燥：基材需完全干燥，避免殘留水分影響膠體附著力。設(shè)備與材料準(zhǔn)備UV固化燈：選擇主發(fā)射波長(zhǎng)為365nm的UV-LED燈或高壓汞燈，確保固化能量達(dá)到1500-2000mJ/cm2。絲網(wǎng)印刷設(shè)備：根據(jù)需求選用150-200目的聚酯或不銹鋼絲網(wǎng)，刮膠硬度75-80度，刮膠角度70-75度。UV可剝藍(lán)膠：檢查膠體狀態(tài)，確保無(wú)沉淀或分層現(xiàn)象。二、施工操作絲網(wǎng)印刷參數(shù)設(shè)置：粘度控制：膠體粘度需保持在20000-30000CPS(25℃)，確保印刷流暢。膜厚控制：參考膜厚為20-30μm，可通過(guò)調(diào)整刮膠速度和壓力實(shí)現(xiàn)。印刷過(guò)程：將UV可剝藍(lán)膠均勻涂布于絲網(wǎng)上，通過(guò)刮膠將膠體轉(zhuǎn)移到基材表面。印刷后靜置1-2分鐘，使膠體初步流平。UV固化固化條件：波長(zhǎng)：250-400nm。能量：1500-2000mJ/cm2。時(shí)間：根據(jù)膠體厚度和UV燈功率調(diào)整，通常數(shù)秒至數(shù)十秒即可固化。操作要點(diǎn)：固化時(shí)需均勻照射，避免局部固化不足或過(guò)度。固化后可通過(guò)指觸法檢測(cè)(手指按壓不粘手即為完全固化)。三、施工后處理質(zhì)量檢驗(yàn)外觀(guān)檢查：固化后的膠膜應(yīng)平整、無(wú)氣泡、無(wú)裂紋。附著力測(cè)試：使用膠帶粘拉膠膜邊緣，檢查是否易剝離且無(wú)殘留。耐化學(xué)性測(cè)試：將樣品浸泡于10%酸堿溶液中30分鐘，觀(guān)察膠膜是否無(wú)異常。剝離操作方法選擇：膠帶輔助剝離：用膠帶粘住保護(hù)膜邊緣一角，整片粘起。手動(dòng)剝離：用指甲從保護(hù)膜邊角處刮起一部分，然后整片撕掉。注意事項(xiàng)：剝離時(shí)應(yīng)保持膠膜完整，避免殘留膠質(zhì)。若發(fā)現(xiàn)剝離困難，可檢查固化是否充分或基材表面處理是否到位。

答：與傳統(tǒng)保護(hù)材料的對(duì)比優(yōu)勢(shì)操作效率：UV固化速度遠(yuǎn)快于熱固化或自然干燥型膠體，顯著提升生產(chǎn)效率。環(huán)保性：無(wú)溶劑揮發(fā)，符合RoHS等環(huán)保法規(guī)。剝離效果：傳統(tǒng)膠帶或油墨可能殘留膠質(zhì)或損傷基材，而UV可剝藍(lán)膠剝離后表面潔凈。防護(hù)性能：耐化學(xué)腐蝕性?xún)?yōu)于普通臨時(shí)保護(hù)材料，適用于復(fù)雜工藝環(huán)境。使用注意事項(xiàng)固化條件：需使用特定波長(zhǎng)的UV燈(如395nm)，確保膠體充分固化。固化不足可能導(dǎo)致膠膜強(qiáng)度不足或剝離困難。基材兼容性：需提前測(cè)試膠體與基材的附著力，避免因剝離力過(guò)大導(dǎo)致基材損傷。儲(chǔ)存條件：需避光保存，防止膠體提前固化。安全防護(hù)：操作時(shí)需佩戴護(hù)目鏡及防護(hù)手套，避免紫外光直接照射皮膚或眼睛。
